こんにちは。司ゴム電材の松川です。
本日は過酷な環境下でも剥離しにくい強固な製品を可能にする「ゴムの焼付成型」について紹介させていただきます。

焼付成型のメカニズム

ゴムの焼付成型とは、未加硫（生）の状態のゴムを金属や樹脂などの異材質と金型内で同時に加熱・加圧し、ゴムの加硫（架橋反応）と同時に強力な化学的結合（接着）を形成させる技術です。単に接着剤で後から貼り合わせる手法とは異なり、分子レベルで一体化するため、過酷な環境下でも剥離しにくい強固な製品を作ることが可能です。

焼付のプロセスは、主に「投錨（アンカー）効果」と「化学結合」の2つの側面から成り立っています。

投錨（物理的）効果

金属表面をサンドブラストなどで粗化することで、表面積を増やし、ミクロの凹凸に接着剤やゴムが食い込むことで保持力を高めます。

化学的結合

被着体（金属等）に塗布した接着剤が、熱によってゴム成分中のポリマーや架橋剤と架橋反応を起こします。これにより、界面で強固な共有結合が形成されます。

基本的な高品質を実現する製造工程

高品質な焼付成型を実現するためには、各工程の厳格な管理が不可欠です。

ゴムの焼付成型における5つの主要工程について、それぞれの技術的背景と管理上の重要ポイントを詳しく解説します。

A. 下地処理

接着の成否は、ゴムを触る前の「金属表面の状態」で8割決まると言っても過言ではありません。

脱脂処理

金属表面に付着している加工油や防錆油を、溶剤（炭化水素系や水系洗浄剤）や超音波洗浄で完全に除去します。油分が残留すると接着剤が弾かれ、致命的な剥離原因となります。

物理的粗化（ブラスト処理）

グリットやショットブラストを用い、表面を荒らします。これにより「アンカー効果（投錨効果）」が生まれ、接着面積が飛躍的に増大します。

化学的処理

リン酸塩皮膜処理（ボンデ処理）などを行い、金属表面を安定化させ、耐食性を高めると同時に接着剤との親和性を向上させます

B. 接着剤塗布

接着剤は単なる「のり」ではなく、金属とゴムを分子レベルでつなぐ仲介役です。

2層コート方式

一般的に、金属側には防錆と密着を担う「プライマー」、ゴム側にはゴム成分と架橋反応を起こす「カバーコート」の2種類を重ねて塗布します。

膜厚管理

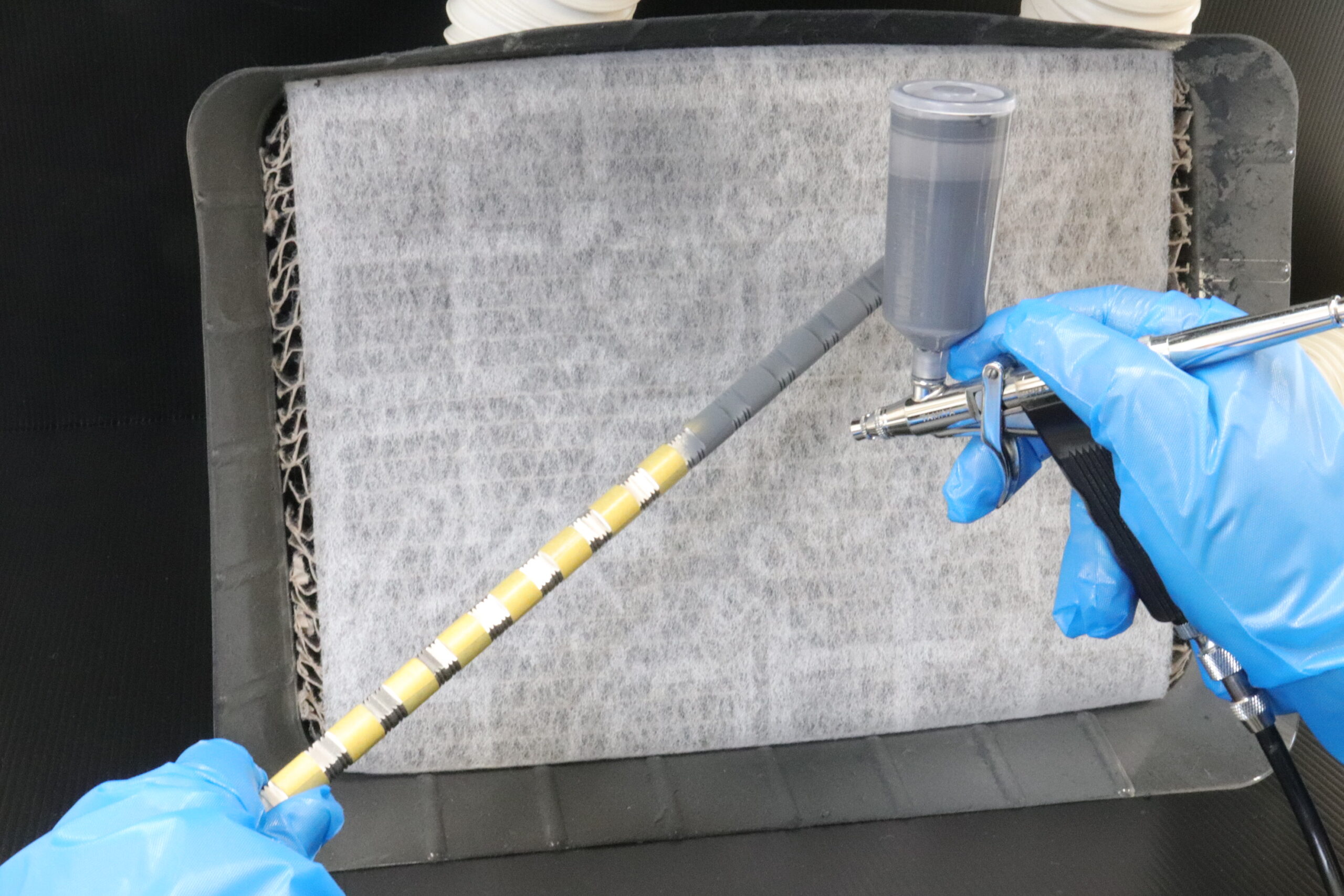

塗布が薄すぎると接着力が不足し、厚すぎると接着層自体が脆くなって破壊（凝集破壊）を招きます。ミクロン単位での均一な膜厚制御（スプレー、ディッピング、刷毛塗り）が求められます。

環境管理

湿度が高いと金属表面に結露が生じ、接着不良を起こすため、空調管理された部屋での作業が理想的です。

C. 乾燥・焼き付け（プリベーク）

塗布した接着剤を「ただ乾かす」だけでなく、次の成型工程に耐えうる状態に定着させます。

溶剤の揮発

接着剤に含まれる溶剤を完全に飛ばします。溶剤が残ったまま成型すると、加熱時にガスが発生し、ゴム内部に気泡（ボイド）を作る原因になります。

熱硬化（プリベーク）

一定の温度と時間をかけることで、接着膜を金属に焼き付けます。ただし、加熱しすぎると接着剤の反応基が失活し、ゴムとの反応ができなくなる「オーバーベーク」に注意が必要です。

D. インサート・成型

金型内で「熱・圧力・時間」を精密にコントロールし、ゴムの加硫と接着を同時に行います。

位置決め

加熱された金型に、接着処理済みの金属部材を正確に配置します。この際、手脂がつかないよう手袋の着用が必須です。

流動制御

生ゴムが金型内に注入される際、接着剤を擦り取ってしまわないようなゲート（注入口）設計が重要です。

加硫反応

高温（150℃〜180℃程度）で加圧されることで、ゴム分子と接着剤分子が互いに架橋し合い、一体化します。ここで「ゴムの硬化速度」と「接着剤の反応速度」を同調させることが技術的知見の見せ所です。

E. 仕上げ・検査

完成した製品が設計通りの性能を有しているかを確認します。

バリ取り

金型の合わせ目から出た余分なゴム（バリ）を除去します。接着界面に近いバリを無理に引きちぎると、接着面を傷つける恐れがあるため慎重に行います。

接着強度試験

抜き取り検査にて、ゴムを強制的に剥がす試験を行います。理想的なのは、接着面で剥がれるのではなく、ゴム自体がちぎれる「ゴム破壊（R破壊）」の状態です。

外観検査

接着剤のはみ出しや、金属とゴムの隙間の有無を厳密にチェックします。

これらの工程は一つでも欠けると製品寿命を著しく縮めます。特に「目に見えない汚れ」や「わずかな温度変化」が結果に直結するため、プロセス全体の標準化が極めて重要です。

主要な接着剤の種類

ゴムの種類（EPDM, NBR, シリコーン等）や相手材（鉄, アルミ, SUS, 樹脂）の組み合わせによって、最適な接着剤を選択する必要があります。

LORD社のケムロック（Chemlok）

世界的に標準的なゴム・金属用接着剤。耐熱・耐油・耐薬品性に優れます。

シランカップリング剤

特にシリコーンゴムや、ガラス・金属との接着において、分子の橋渡し役として多用されます。

自己接着型ゴム

ゴム配合自体に接着成分を練り込み、プライマー処理を簡略化（または不要に）した特殊なゴム材です。

接着不良を左右する要因

焼付成型において最も警戒すべきは「剥離」です。以下4点が代表的な要因となります。

ゴムの配合

ゴム中の可塑剤や加工助剤が表面に染み出す（ブリード）と、接着を阻害します。

金型温度のバラツキ

接着剤が反応する前にゴムが硬化（スコーチ）してしまうと、界面での結合が不十分になります。

表面汚染

作業者の手脂、防錆油、空気中のシリコーンミストなどは接着の天敵です。

金属の酸化

処理後の放置時間が長いと、金属表面に酸化皮膜が形成され、強度が低下します。

主な用途例

この技術は、振動吸収、シール性、高強度が必要な分野で欠かせません。

自動車部品

エンジンマウント、ブッシュ、オイルシール

産業機械

防振ゴム、搬送用ローラー、ライニング材

建設・土木

橋梁用支承、免震ダンパー

ゴムの焼付成型は、材料科学、表面化学、機械工学が融合した高度な技術です。「剥がれない」ことが当たり前とされる製品において、接着剤の選定と下地処理の徹底、そして加硫条件の最適化こそが、品質の生命線となります。
